二片式內螺紋不銹鋼球閥

產品型號：Q11F
公稱通徑：1/4"~4"
公稱壓力：PN1.0～4.0MPa
適用溫度：-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)
驅動方式：手動、電動、氣動
閥體材質：不銹鋼CF8M、碳鋼WCB
適用介質：水、蒸汽、油品、硝酸、醋酸等

聯(lián)系購買

分享到：

一、二片式內螺紋不銹鋼球閥產品概述

內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、二片式內螺紋不銹鋼球閥產品特點

內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據(jù)需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

三、二片式內螺紋不銹鋼球閥主要零件材料

零件名稱	材質
零件名稱	不銹鋼	碳鋼
閥體	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
閥桿	不銹鋼SS316	不銹鋼SS304
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
手柄	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料

四、二片式內螺紋不銹鋼球閥產品用途
Q11F型二片式球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現(xiàn)啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節(jié)與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

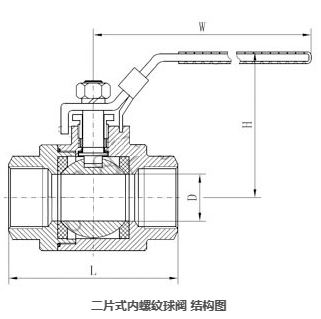

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
