美標閘閥

產品型號：Z41W
公稱通徑：NPS1/2"~24"
公稱壓力：Class150～900Lb
適用溫度：≤200℃～≤350℃
驅動方式：手動、傘齒輪傳動及電動等
適用介質：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質

聯系購買

分享到：

一、Z41W美標閘閥概述：

法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等

二、Z41W美標閘閥結構特點：

①產品設計制造符合國外標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

三、Z41W美標閘閥主要零部件材質：

零件名稱	CF8	CF3	CF8M	CF3M
閥體/閥蓋	CF8	CF3	CF8M	CF3M
閘板	CF8	CF3	CF8M	CF3M
閥桿	F304	F304L	F316	F316L
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L
壓蓋	CF8	CF3	CF8M	CF3M
填料壓環	304	304L	316
螺栓

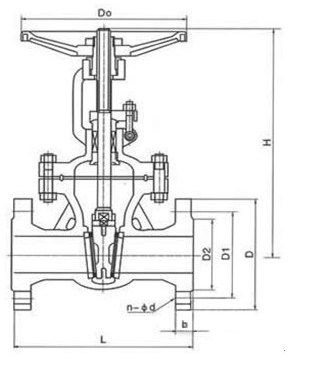

四、Z41W美標閘閥主要外形及連接尺寸：

型號	規格	尺寸
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Z41W-150Lb	1/2"	15	108	89	60.5	35	12	4-Φ15	155	120
	3/4"	20	117	98	70	43	12	4-Φ15	160	120
	1"	25	127	108	79.5	51	12	4-Φ15	200	140
	11/4"	32	140	117	89	64	13	4-Φ15	245	160
	11/2"	40	165	127	98.5	73	15	4-Φ15	285	180
	2"	50	178	152	120.5	92	16	4-Φ19	315	200
	21/2"	65	190	178	139.5	105	18	4-Φ19	375	220
	3"	80	203	190	152.5	127	19	4-Φ19	400	240
	4"	100	229	229	190.5	157	24	8-Φ19	460	280
	5"	125	254	254	216	186	24	8-Φ22	540	300
	6"	150	267	279	241.5	216	26	8-Φ22	620	320
	8"	200	292	343	298.5	270	29	8-Φ22	800	400
	10"	250	330	406	362	324	31	12-Φ25	850	450
	12"	300	356	483	432	381	32	12-Φ25	1000	500
	14"	350	381	533	476	413	35	12-Φ29	1300	600
	16"	400	406	597	540	470	37	16-Φ29	1400	600
	18"	450	432	635	578	533	40	16-Φ32	1600	650
	20"	500	457	698	635	584	43	20-Φ32	1850	650
	24"	600	508	813	749.5	692	48	20-Φ35	2200	700

型號	規格	尺寸
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Z41W-300Lb	1/2"	15	140	95	66.5	35	15	4-Φ15	155	120
	3/4"	20	152	117	82.5	43	16	4-Φ19	160	120
	1"	25	165	124	89	51	18	4-Φ19	200	140
	11/4"	32	178	133	98.5	64	19	4-Φ19	250	160
	11/2"	40	190	156	114.5	73	21	4-Φ22	290	180
	2"	50	216	165	127	92	22	8-Φ19	330	220
	21/2"	65	241	190	149	105	25	8-Φ22	385	250
	3"	80	283	210	168.5	127	29	8-Φ22	410	280
	4"	100	305	254	200	157	32	8-Φ22	480	300
	5"	125	381	279	235	186	35	8-Φ22	630	350
	6"	150	403	318	270	216	37	12-Φ22	690	350
	8"	200	419	381	330	270	41	12-Φ25	830	450
	10"	250	457	445	387.5	324	48	16-Φ29	1003	500
	12"	300	502	521	451	381	51	16-Φ32	1137	600
	14"	350	762	584	514.5	413	54	20-Φ32	1489	750
	16"	400	838	648	571.5	470	57	20-Φ35	1581	800
	18"	450	914	711	628.5	533	60	24-Φ35	2017	850
	20"	500	991	775	686	584	64	24-Φ35	2228	900
	24"	600	1143	914	813	692	70	24-Φ41	2650	950
Z41W-600Lb	1/2"	15	165	95	66.5	35	15	4-Φ15	155	120
	3/4"	20	190	118	82.5	43	16	4-Φ19	160	120
	1"	25	216	124	89	51	18	4-Φ19	200	140
	11/4"	32	229	133	98.5	64	21	4-Φ19	250	160
	11/2"	40	241	156	114.5	73	23	4-Φ22	290	180
	2"	50	292	165	127	92	26	8-Φ19	350	250
	21/2"	65	330	190	149	105	29	8-Φ22	430	250
	3"	80	356	210	168	127	32	8-Φ22	470	300
	4"	100	432	273	216	157	38	8-Φ25	570	350
	5"	125	508	330	266.5	186	45	8-Φ29	700	400
	6"	150	559	356	292	216	48	12-Φ29	750	500
	8"	200	660	419	349	270	56	12-Φ32	830	600
	10"	250	787	508	432	324	64	16-Φ35	1210	650
	12"	300	838	559	489	381	67	20-Φ35	1350	700
	14"	350	889	603	527	413	70	20-Φ38	1600	750
	16"	400	991	686	603	470	77	20-Φ41	1800	800
	18"	450	1092	743	654	533	83	20-Φ44	2110	900
	20"	500	1194	813	724	584	89	24-Φ44	2350	950
	24"	600	1397	940	838	692	102	24-Φ52	2900	1000


150Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		150Lb凸面法蘭（RF）主要尺寸 Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	108	89	60.5	35	11.2	4-16	169	100	5
20	3/4	117	98	69.9	43	12.7	4-16	192	100	6.1
25	1	127	108	79.2	51	14.2	4-16	230	120	9
32	1_1/4	140	117	89	63	16	4-16	246	120	12
40	1_1/2	165	127	98.6	73	17.5	4-16	283	150	17
50	2	178	152	120.7	92	19.0	4-19	323	150	23
65	2_1/2	190.5	178	139.7	105	22.4	4-19	347	180	45
80	3	230	190	152.4	127	24	4-19	383	200	50
100	4	229	229	190.5	157	24	8-19	457	200	63
125	5	254	254	216	186	24	8-22.5	632	250	89
150	6	267	279	241.5	216	25.4	8-22.5	635	250	108
200	8	292	343	298.5	270	28.4	8-22.5	762	280	171
250	10	330	406	362	324	30.2	12-25.4	892	300	263
300	12	356	483	431.8	381	32	12-25.4	1080	350	346
350	14	381	533	476.3	413	35	12-29	1295	350	488
400	16	406	597	539.8	470	36.6	16-29	1435	400	621
450	18	432	635	577.9	533	39.6	16-32	1626	400	814
500	20	457	398	635	584	43	20-32	1829	450	992
600	24	508	813	749.3	692	48.8	20-35	2175	500	1492
650	26	559	786	744.5	711	51.3	36-22.5	2235	550	1801
700	28	610	837	795.3	762	44.5	40-22.5	2310	600	1933
750	30	610	887	846	813	44.5	44-22.5	2695	600	2272
800	32	660	941	900	864	46	48-22.5	3708	--	--
900	36	711	1057	1009.7	927	52.3	40-25.4	3924	--	--
1000	40	812	1175	1120.6	1080	55.6	44-25.4	4318	--	--

300Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		300Lb凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	140	95	66.5	35	14.2	4-16	169	120	5.2
20	3/4	152	117	82.5	43	16	4-19	193	150	6.3
25	1	165	123	89	51	17.5	4-19	230	150	8.6
32	1_1/4	178	133	98.5	63	19	4-19	246	160	14.3
40	1_1/2	190	155	114.3	76	20.6	4-22.5	283	180	15.6
50	2	216	165	127	92	22.4	8-19	330	200	30
65	2_1/2	241	190	149.4	105	25.4	8-22.5	368	240	44
80	3	283	210	168.1	127	28.4	8-22.5	394	280	61
100	4	305	254	200.2	157	31.8	8-22.5	473	300	77
125	5	381	279	235	186	35	8-22.5	660	350	125
150	6	403	318	269.7	216	36.6	12-25.5	711	400	153
200	8	419	381	330.2	270	41.2	12-25.4	813	400	286
250	10	457	444	387.5	324	47.8	16-28.4	1003	450	412
300	12	502	521	450.8	381	50.8	16-32	1137	500	576
350	14	762	584	514.4	413	54	20-32	1489	600	886
400	16	838	648	571.5	470	57.2	20-35	1580	650	1175
450	18	914	711	628.7	533	60.4	24-35	1017	700	1301
500	20	991	775	685.8	584	63.5	24-35	2228	700	1672
600	24	1143	914	812.8	692	70	24-41	2650	750	2556
650	26	1245	867	803.1	736.6	90.0	32-35	3219	--	--
700	28	1346	921	857.3	787.4	90.0	36-35	3378	--	--
750	30	1397	991	902.8	844.6	93.7	36-38	3530	--	--

600Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		600Lb凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	165	95	66.5	35	14.5	4-16	169	160	5.9
20	3/4	190	117	82.5	43	16	4-19	193	180	7.5
25	1	216	124	89	51	17.5	4-19	230	200	10.2
32	1_1/4	229	133	98.5	63	21	4-19	246	200	16.7
40	1_1/2	241	156	114.3	73	22.5	4-22	283	240	17.4
50	2	292	165	127	92	33	8-19	425	280	44
65	2_1/2	330	190	149.4	105	36	8-22	485	320	55
80	3	356	210	168.1	127	39	8-22	510	350	80
100	4	432	273	216	157	45	8-25	610	400	145
125	5	508	330	266	186	52	8-29	700	450	187
150	6	559	356	292.1	216	55	12-29	820	500	241
200	8	660	419	349.3	270	63	12-32	920	600	309
250	10	787	508	432	324	71	16-35	1080	650	522
300	12	838	559	489	381	74	20-35	1220	650	779
350	14	889	603	527	413	77	20-38	1473	700	1108
400	16	991	686	603	470	84	20-41	1651	800	1503
450	18	1092	743	654	533	90	20-45	1727	800	1939
500	20	1194	813	724	584	96	24-45	2019	800	2733
600	24	1397	940	838	692	109	24-51	2155	--	4177
