美標截止閥
美標截止閥
產品型號：J41W/H/Y
公稱通徑：NPS 2"～NPS24"
壓力范圍：CL150～CL2500
工作溫度：--196℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：可應用于自來水、污水、石油、化工、電力、醫藥、冶金等 流體管線上作切斷或調節以及節流使用
公稱通徑：NPS 2"～NPS24"
壓力范圍：CL150～CL2500
工作溫度：--196℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：可應用于自來水、污水、石油、化工、電力、醫藥、冶金等 流體管線上作切斷或調節以及節流使用
分享到：
美標截止閥的產品概述
法蘭連接鋼制美標截止閥適用于ANSI Class150～600。工作溫度-29～+425℃（碳鋼）、-40～+200℃(不銹鋼)的各種管路上。用于截斷或接通管路中的介質、通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

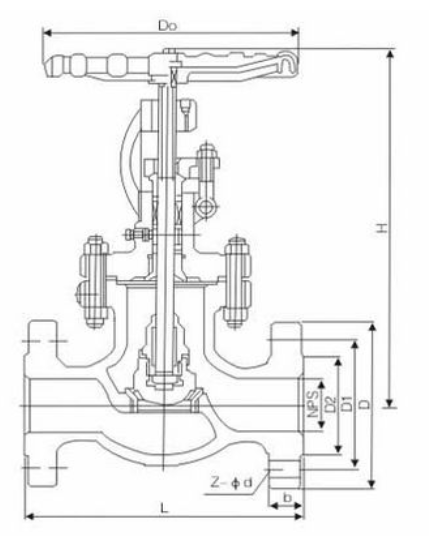

美標截止閥的結構特點
1、美標截止閥產品的設計制造符合美國標準ASME B16.34等國外標準要求。
2、閥體外型為球形或流線形，造型美觀，流道形狀為直通式，流體阻力小。
3、截止閥的關閉件（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
4、閥座可為更換式閥座，可以任意組合與關閉件密封面材料的配對，以滿足各種工況的要求，延長使用壽命。
標準 STD
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力-溫度 | 試驗-檢驗 |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
壓力試驗
| 公稱壓力PN（Lb） | 強度試驗 | 水密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23.0 | 3330 | 17.0 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64.0 | 9255 | 47.0 | 6790 | ||
主要零件材料及性能
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 |
| WCB | 2Cr13 | 13Cr STL 木體材料 With Body Material 尼龍 Nylon | 增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L | 柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 Water Steam Petroleum Products |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 | 硝酸 醋酸 尿素 Nitric acid Acetic acid |
